Навесные ямные подъёмники со страховочным механизмом

Навесные ямные подъёмники со страховочным механизмом применяют для подъёма грузовых автомобилей, автобусов и спецтехники над смотровой канавой. Подъёмник перемещается по направляющим верхней обвязки канавы, поэтому её дно остаётся свободным. В категории представлена модель КПН16РСМ750 грузоподъёмностью 16 т и с ходом штока 750 мм. Встроенная механическая страховка фиксирует рабочий орган после подъёма и препятствует самопроизвольному опусканию. Грузоподъёмность: 16 т. Ход штока: 750 мм. Исполнение: навесное, с кареткой под размеры канавы. Привод: ручной гидравлический с быстрым пневматическим подводом штока; пневмогидравлический и комбинированный доступны как опции. Производство: Россия, г. Псков, НПО "Автомотив".
Фильтры
Фильтры
Грузоподъёмность, т.
Ход штока, мм
Исполнение
Фильтры
Грузоподъёмность, т.
Ход штока, мм
Исполнение

Конструкция навесного ямного подъёмника

Навесной подъёмник устанавливают на направляющие из уголка или швеллера в верхней части смотровой канавы. Каретка перемещается вдоль поста и позволяет подвести гидроцилиндр к нужной точке подъёма. Размер каретки подбирают под ширину канавы и параметры её обвязки.

Такое исполнение не занимает место на дне канавы. Оператору проще перемещаться вдоль автомобиля, размещать инструмент и работать с агрегатами, снятыми с машины.

Модель в категории

МодельГрузоподъёмностьХод штокаИсполнение

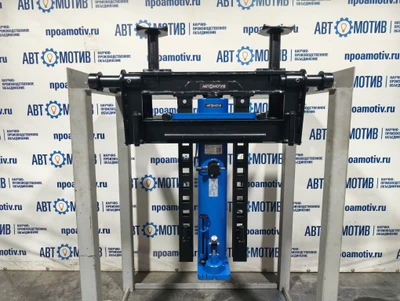

КПН16РСМ750 16 т 750 мм Навесной, каретка под размеры канавы

Модель рассчитана на давление до 200 бар. Диаметр штока составляет 80 мм. Перед заказом необходимо сообщить размеры канавы и тип верхних направляющих, чтобы изготовить подходящую каретку.

Встроенный страховочный механизм

После подъёма транспорта рабочий орган фиксируется механически. Нагрузка удерживается не только давлением в гидросистеме. Это снижает риск самопроизвольного опускания при утечке масла или падении давления.

Страховку включают до начала работ под автомобилем. Порядок подъёма, фиксации и опускания указан в паспорте оборудования.

Привод и подвод штока

Базовая комплектация включает ножной ручной гидравлический насос и быстрый пневматический подвод штока. Сжатый воздух используется для быстрого подведения рабочего органа к точке подъёма, а подъём под нагрузкой выполняет гидравлическая система.

Для постов с высокой загрузкой можно выбрать пневмогидравлический или комбинированный привод. Комплектацию согласовывают с учётом доступной пневмолинии и частоты использования оборудования.

Для какого транспорта подходит

КПН16РСМ750 применяют при обслуживании грузовых автомобилей, седельных тягачей, автобусов, самосвалов, коммунальной, дорожной и строительной техники. При подборе учитывают нагрузку на поднимаемую ось или часть автомобиля. Она не должна превышать 16 т.

Подъёмник используют при ремонте подвески, тормозной системы и мостов, замене колёс, рессор и других узлов, для доступа к которым требуется вывесить часть машины.

Что проверить перед заказом

  • ширину смотровой канавы и расстояние между направляющими;
  • размер и профиль уголка или швеллера верхней обвязки;
  • максимальную нагрузку на поднимаемую ось;
  • высоту точек подхвата и необходимый ход штока;
  • наличие пневмолинии и требуемый тип привода.

Для нестандартной канавы каретку изготавливают по согласованным размерам.

Безопасность при работе

Перед подъёмом автомобиль затормаживают и устанавливают противооткатные упоры. Оператор проверяет положение каретки, точку подхвата и включение механической страховки. При снятии мостов и других тяжёлых агрегатов, а также при изменении распределения массы используют дополнительные опоры по технологии ремонта.

Частые вопросы

Чем навесной подъёмник отличается от напольного?

Навесная модель перемещается по верхним направляющим канавы и не занимает место на её дне. Напольный подъёмник опирается на дно канавы и не требует верхней подвески.

Какая грузоподъёмность у КПН16РСМ750?

Номинальная грузоподъёмность составляет 16 т. При подборе учитывают максимальную нагрузку на поднимаемую часть транспорта.

Нужны ли размеры канавы?

Да. По ним определяют размеры каретки и совместимость подъёмника с направляющими верхней обвязки.

Заменяет ли встроенная страховка дополнительные опоры?

Не во всех случаях. Необходимость дополнительных опор зависит от ремонтной операции, изменения распределения массы и требований паспорта оборудования.
