Прессы гидравлические горизонтальные
Горизонтальные гидравлические прессы ПГГ — цеховые прессы, у которых шток работает вдоль пола: длинный вал, ось или профиль не нужно поднимать краном на стол. Выполняют правку, гибку, запрессовку и распрессовку длинномерных заготовок — карданных валов, осей, рельсов, швеллеров, профильных труб. В каталоге НПО «Автомотив» — модели ПГГ200, ПГГ250, ПГГ400 и ПГГ400.1 с усилием 200–400 тонн и ходом штока до 900 мм. Помимо стандартных моделей завод изготавливает прессы под индивидуальные требования заказчика — по усилию, габаритам, ходу штока и комплектации.
- Усилие: 200, 250, 400 т
- Ход штока: 500–900 мм, рабочее давление до 700 бар
- Производство: Россия, г. Псков, собственный завод НПО «Автомотив»
Ниже выберите модель, либо изучите подробный гид по выбору под списком моделей.
Зачем нужен горизонтальный пресс
У вертикального пресса деталь укладывается на стол, и для длинных заготовок это проблема: вал длиной 2–3 метра приходится поднимать краном и удерживать в вертикальной раме. Горизонтальный пресс решает задачу иначе — заготовка лежит вдоль станины, загрузка и выгрузка выполняются на удобной высоте, а шток прикладывает усилие горизонтально. Рабочее давление в гидросистеме — до 700 бар, привод — электрогидравлическая станция 380 В.
Модельный ряд ПГГ
| Модель | Усилие | Ход штока | Рабочая зона (Д×Ш) | Габариты |
|---|---|---|---|---|

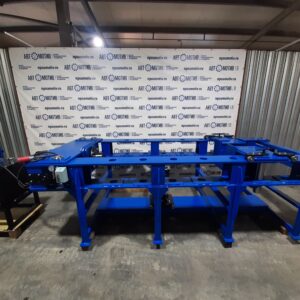

| ПГГ200 | 200 т | 500 мм | до 2320×1000 мм | 4120×1710×1280 мм |
| ПГГ250 | 250 т | 900 мм | — | уточняется при заказе |
| ПГГ400 | 400 т | 800 мм | 1240×1240 мм | 4200×1500×2050 мм |
| ПГГ400.1 | 400 т | 500 мм | 2000×1000 мм | уточняется при заказе |
Подвижная траверса у ПГГ200 перемещается вручную на роликовых опорах, у ПГГ400 — штурвалом через реечную передачу: рабочая зона подстраивается под длину заготовки без гидравлики.
Для каких работ
- Правка карданных валов, осей и полуосей грузовиков КамАЗ, МАЗ, Урал, Volvo, SCANIA с большим прогибом — ход 900 мм у ПГГ250 позволяет править сильно деформированные детали за один установ.
- Правка проката — рельсы, тавры, швеллеры, профильные трубы, прутки, в том числе из сплавов повышенной твёрдости (ПГГ400).
- Запрессовка и распрессовка длинных валов, осей и труб в горизонтальном положении.
- Гибка и штамповка металлоконструкций в ремонтно-механических цехах, на металлобазах, в авто- и станкостроении.
Для систематической рихтовки рам и балок смотрите рихтовочный пресс ПГГ400РЭ с усиленной гидростанцией, для классических вертикальных операций — вертикальные прессы ПГ.
Опции
- Электрогидравлическая станция повышенной мощности
- Электрогидравлический распределитель — управление пультом и/или педалью
- Системы автоматизации: поддержание давления, автоматический отвод штока, таймер
- Защитное ограждение, комплект оснастки
Производитель и гарантия
Прессы ПГГ производит НПО «Автомотив» — российский завод полного цикла в г. Пскове. Поставка по РФ и странам ЕАЭС, гарантия 12 месяцев, запчасти в течение всего срока службы. Возможно изготовление по ТЗ: нестандартные ход, рабочая зона, усилие и оснастка.
Частые вопросы про горизонтальные прессы
Чем ПГГ400 отличается от ПГГ400.1?
Усилие одинаковое — 400 т. ПГГ400: рабочая зона 1240×1240 мм и ход 800 мм. ПГГ400.1: зона длиннее — 2000×1000 мм, но ход меньше — 500 мм. Для длинных заготовок с умеренной деформацией берут ПГГ400.1, для глубокой правки — ПГГ400.
Зачем нужен ход штока 900 мм у ПГГ250?
Для правки сильно деформированных деталей — карданных валов со значительным биением, изогнутых балок и труб. Большой ход позволяет выправить деформацию за один рабочий ход без перестановки заготовки.
Подходит ли горизонтальный пресс для правки рам грузовиков?
Да — секция рамы КамАЗ или МАЗ шириной около 840 мм укладывается в рабочую зону ПГГ400 (1240 мм). Для регулярной рихтовки рам с высокой цикличностью предназначен специализированный ПГГ400РЭ с гидростанцией 4 кВт.
Какой привод у прессов ПГГ?
Электрогидравлическая станция 380 В с давлением до 700 бар. Опционально — станция повышенной мощности, распределитель с пультом или ножной педалью, системы поддержания давления и автоотвода штока.
Какой срок изготовления и поставки?
Стандартные модели — от 10 рабочих дней, нестандартные исполнения — по согласованному ТЗ. Поставка по всей России и странам ЕАЭС: Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Краснодар, Казань, Минск, Алматы — со склада или под заказ.
