Выпрессовщики шкворней
Выпрессовщики шкворней — это гидравлическое оборудование серии ВШ для выпрессовки шкворней поворотного кулака грузовых автомобилей: КамАЗ, МАЗ, УРАЛ, ЗИЛ, ГАЗ, спецтехники. В каталоге НПО «Автомотив» — полный модельный ряд с усилием от 30 до 100 т и ходом штока 150–600 мм, в исполнениях с тележкой («М») и без тележки («П»).
- Усилие: 30, 50, 70, 95, 100 т
- Ход штока: 150–600 мм
- Исполнения: с тележкой (М), без тележки (П)
- Производство: Россия, г. Псков, собственный завод НПО «Автомотив»
Выберите модель по усилию и типу техники, либо изучите подробный гид по выбору под списком товаров.
Что такое выпрессовщик шкворней
Выпрессовщик шкворней — это гидравлическое оборудование, которое создаёт усилие на выдавливание шкворня поворотного кулака грузового автомобиля. Шкворень — палец, соединяющий балку моста с поворотным кулаком; в процессе эксплуатации он зажимается посадочной втулкой и неподвижно фиксируется. Чтобы заменить шкворень или втулку, нужно создать осевое усилие в десятки тонн — для этого и предназначена серия ВШ.
Конструктивно состоит из гидроцилиндра, траверс и шпилек. К выпрессовщикам с тележкой применяется один из трёх типов насосов: ручной стационарный, ручной выносной или пневмогидравлический. К переносным выпрессовщикам (без тележки) — два типа: ручной выносной или пневмогидравлический. Опционально можно дозаказать манометр с адаптером для контроля усилия.
Модельный ряд серии ВШ
| Модель | Усилие | Ход штока | Исполнение |
|---|---|---|---|

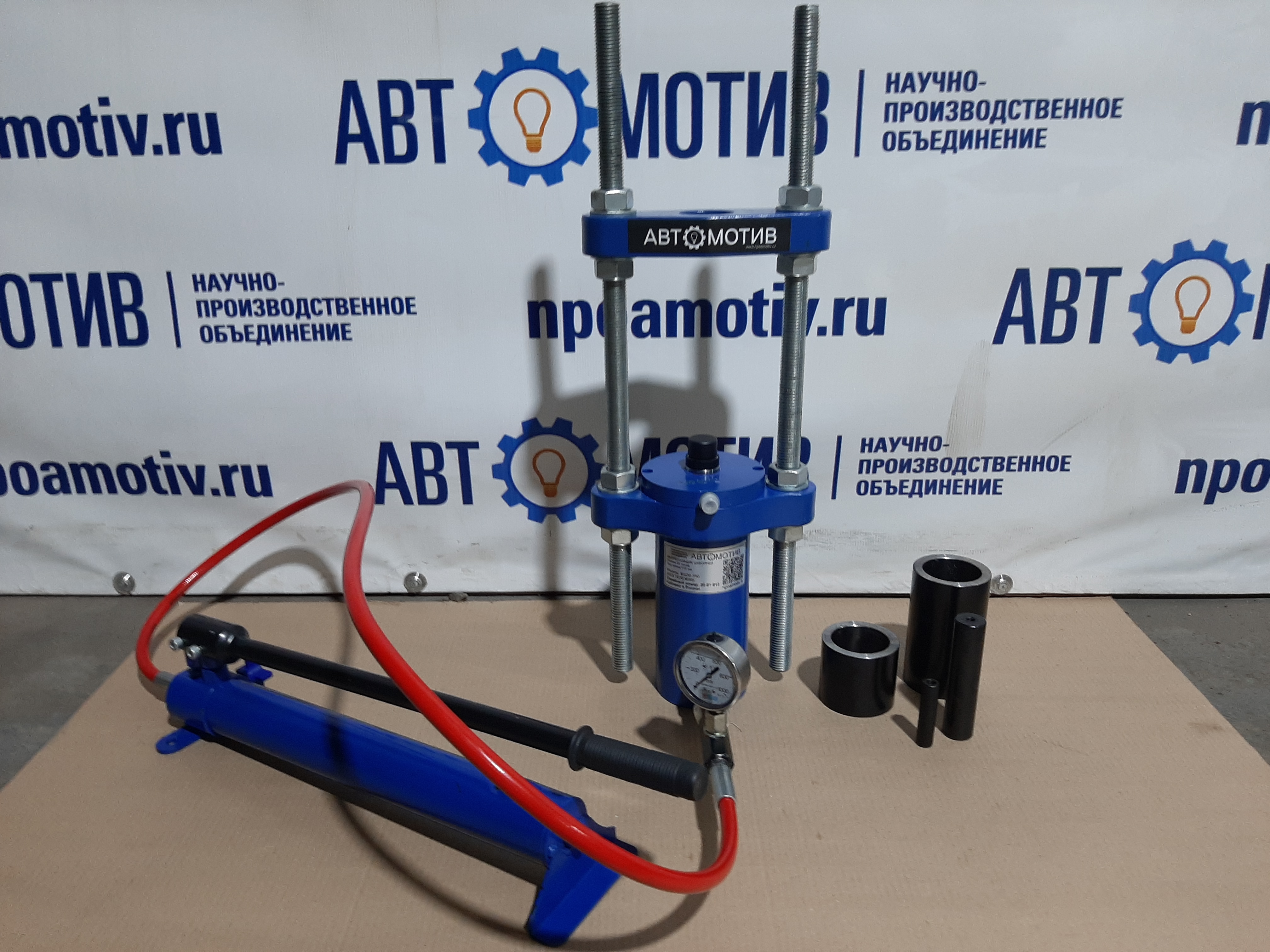

| ВШ30-150П | 30 т | 150 мм | Без тележки |
| ВШ50-200М | 50 т | 200 мм | С тележкой |
| ВШ50-200П | 50 т | 200 мм | Без тележки |
| ВШ70-200М | 70 т | 200 мм | С тележкой |
| ВШ70-200П | 70 т | 200 мм | Без тележки |

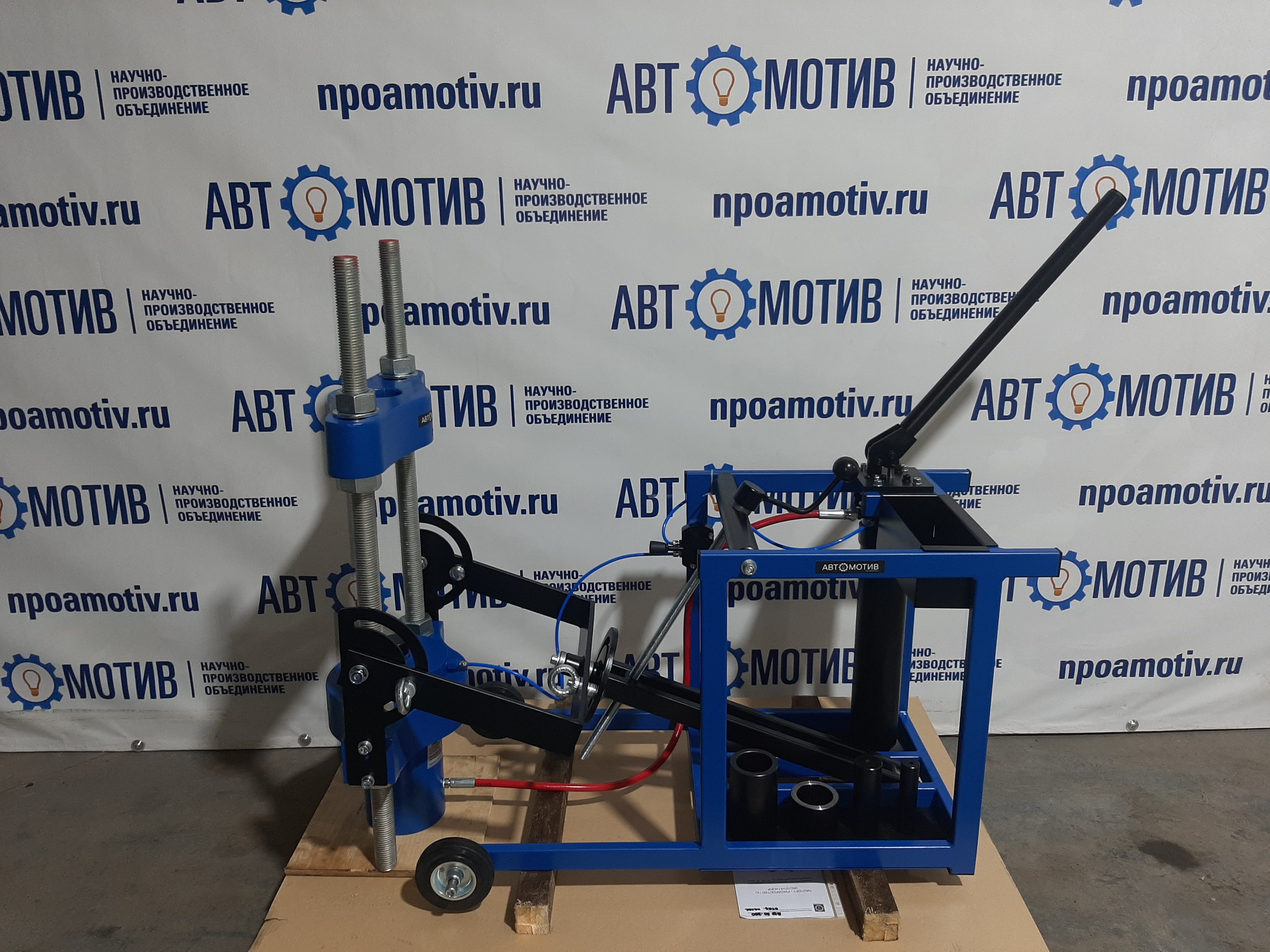

| ВШ70-300М | 70 т | 300 мм | С тележкой |
| ВШ70-300П | 70 т | 300 мм | Без тележки |

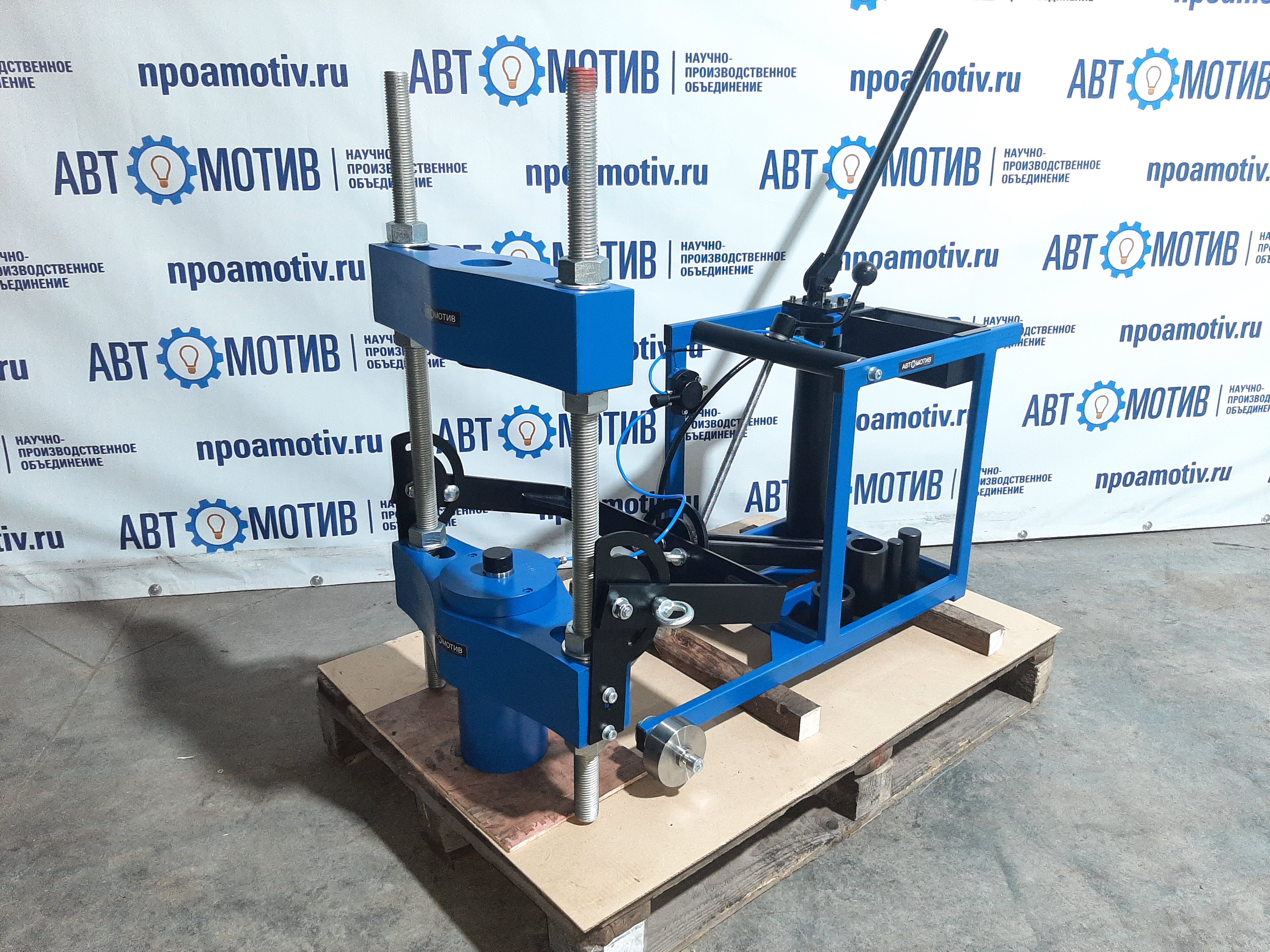

| ВШ70-400М | 70 т | 400 мм | С тележкой |

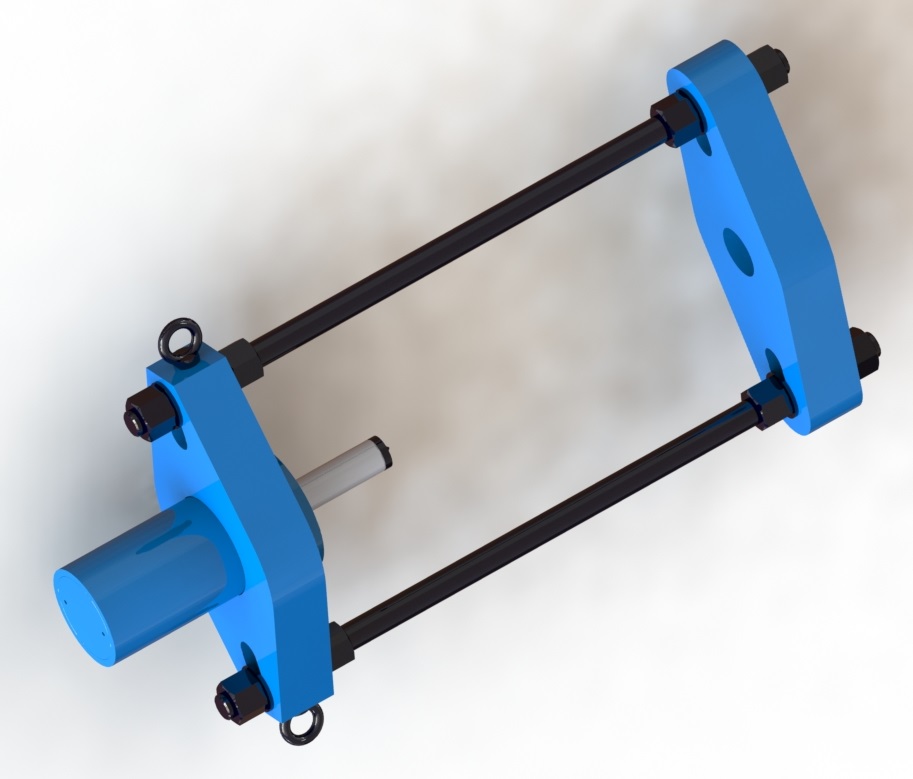

| ВШ70-400П | 70 т | 400 мм | Без тележки |

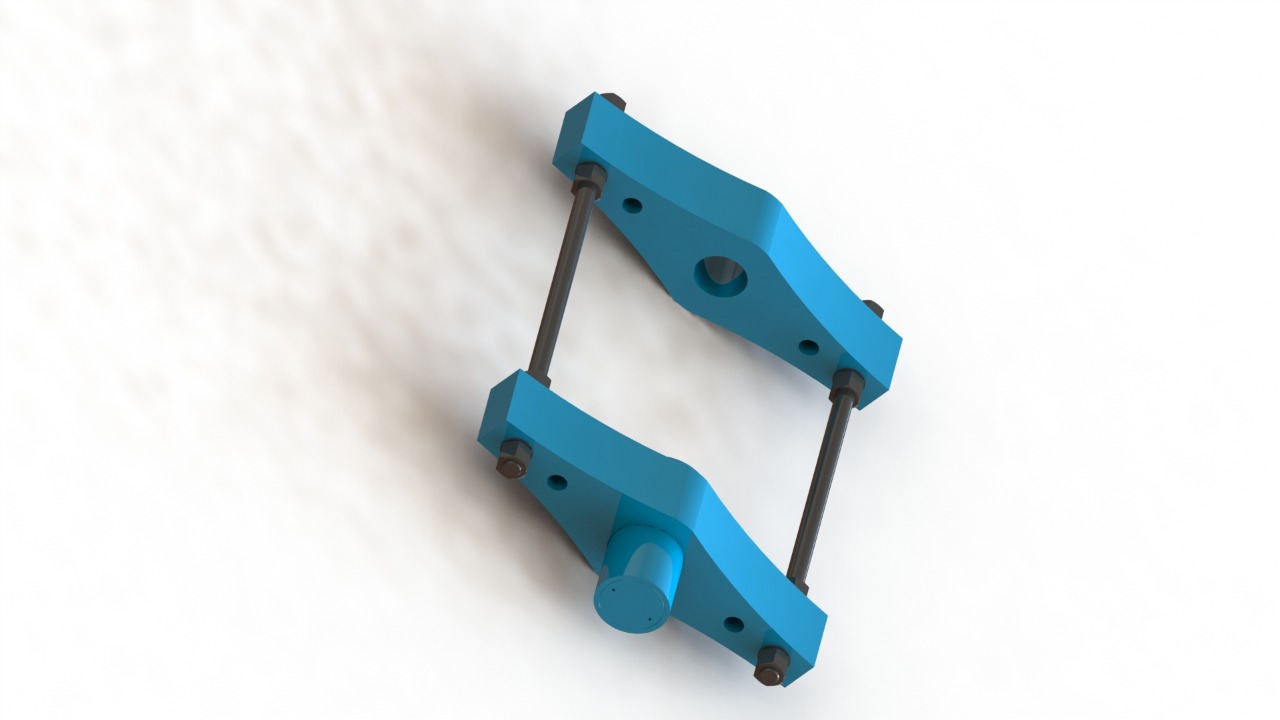

| ВШ70-600П | 70 т | 600 мм | Без тележки |
| ВШ95-300М | 95 т | 300 мм | С тележкой |
| ВШ100-300М | 100 т | 300 мм | С тележкой |
Расшифровка маркировки
Маркировка ВШ<усилие>-<ход штока><исполнение>:
- ВШ — выпрессовщик шкворней.
- Первая цифра — усилие в тоннах (30, 50, 70, 95, 100).
- Вторая цифра — ход штока в миллиметрах (150, 200, 300, 400, 600).
- М — с тележкой (мобильный, на колёсах).
- П — без тележки (переносной, легче и компактнее).
Как выбрать выпрессовщик шкворней
Шаг 1. Подберите усилие по типу техники
| Класс техники | Усилие | Рекомендуемые модели |
|---|---|---|
| Лёгкие грузовики (ЗИЛ, ГАЗ-3309, малые автобусы) | 30 т | ВШ30-150П |
| Среднетоннажная грузовая (КамАЗ-4308, ГАЗ-3309) | 50 т | ВШ50-200М, ВШ50-200П |
| Грузовая и автобусы (КамАЗ-65117, МАЗ-5340, ЛиАЗ) | 70 т | ВШ70-200, ВШ70-300, ВШ70-400 |
| Тяжёлая (МАЗ-6422, тягачи 6×4, спецшасси) | 95 т | ВШ95-300М |
| Карьерная и магистральная техника | 100 т | ВШ100-300М |
Шаг 2. Подберите ход штока
Характеристика после усилия — ход штока в мм. Берётся под длину шкворня плюс запас:
| Ход штока | Когда выбирают |
|---|---|
| 150 мм | Короткие шкворни лёгких грузовиков |
| 200 мм | Стандартные шкворни среднетоннажной техники |
| 300 мм | Универсальный размер для большинства грузовых машин |
| 400–600 мм | Длинные шкворни тяжёлой техники, сложные конфигурации узла |
Шаг 3. Выберите исполнение — М или П
- С тележкой (М) — установка перемещается по сервисной зоне на колёсах. Удобно при ремонте разной техники в одном цехе, при работе с тяжёлыми моделями (от 70 т).
- Без тележки (П) — переносное исполнение, легче и дешевле. Подходит для стационарного поста, выездного ремонта, серии с однотипной техникой.
Тип насоса
Тип насоса зависит от исполнения выпрессовщика — с тележкой или переносного.
Для выпрессовщиков на тележке (модификация «М») доступны три типа насоса:
- Ручной стационарный — встроен в тележку, не требует переноса.
- Ручной выносной — отдельный насос на РВД (рукав высокого давления), удобно работать вдали от установки, в том числе в полевых условиях.
- Пневмогидравлический — подключается к компрессору, ускоряет работу при серийной выпрессовке.
Для переносных выпрессовщиков (модификация «П», без тележки) — два типа насоса:
- Ручной выносной — отдельный насос на РВД (рукав высокого давления), работа в том числе в полевых условиях.
- Пневмогидравлический — для постов с пневмосетью.
Опционально можно дозаказать манометр с адаптером для контроля давления и точного дозирования усилия при выпрессовке.
Производитель и гарантия
Все выпрессовщики шкворней в каталоге произведены НПО «Автомотив» — российским заводом полного цикла в г. Псков. Оборудование сертифицировано, имеет паспорт и инструкцию по эксплуатации. Гарантия 12 месяцев, поддержка эксплуатации и поставка запчастей в течение всего срока службы, включая модели, снятые с производства. НПО «Автомотив» дорабатывает серийные изделия под индивидуальные требования заказчика — нестандартное усилие, ход штока, оснастка под конкретный шкворень рассчитываются под проект.
Частые вопросы про выпрессовщики шкворней
Какой выпрессовщик шкворней нужен для КамАЗа?
Для КамАЗа-4308 и большинства среднетоннажных грузовиков подходит ВШ50-200 (50 т). Для КамАЗа-65117 и тяжёлых самосвалов — ВШ70-200, ВШ70-300 или ВШ70-400 в зависимости от длины шкворня. Для тяжёлых тягачей и спецшасси — ВШ95-300М или ВШ100-300М.
Какой выпрессовщик подходит для МАЗа и УРАЛа?
Для МАЗ-5340 и аналогичных подойдёт ВШ70-200 или ВШ70-300. Для МАЗ-6422 и тяжёлых тягачей — ВШ95-300М. Для УРАЛов военного и гражданского назначения — ВШ70-300 или ВШ70-400 (в зависимости от шкворня).
Чем отличается ВШ70-200 от ВШ70-300 и ВШ70-400?
Усилие у всех одинаковое — 70 т. Разница в ходе штока: 200, 300 и 400 мм соответственно. Длинный ход нужен для длинных шкворней и сложных конфигураций узла, когда требуется протолкнуть деталь насквозь без перестановки.
Что обозначают буквы М и П в маркировке (ВШ70-300М / ВШ70-300П)?
М — выпрессовщик с тележкой (мобильный, перемещается по сервисной зоне на колёсах). П — переносное исполнение без тележки, легче и дешевле. Технические характеристики (усилие, ход штока) одинаковые.
Какое усилие нужно для выпрессовки шкворня?
Зависит от класса техники: лёгкие грузовики — 30 т, среднетоннажные — 50 т, тяжёлые грузовые и автобусы — 70 т, тягачи 6×4 и спецшасси — 95–100 т. Берите выпрессовщик с запасом не менее 20–30% от расчётного усилия.
С каким насосом используется выпрессовщик шкворней?
Для выпрессовщиков на тележке (модификация «М») доступны три типа насоса: ручной стационарный, ручной выносной и пневмогидравлический. Для переносных без тележки (модификация «П») — два типа: ручной выносной и пневмогидравлический. Опционально дозаказывается манометр с адаптером.
Зачем нужен большой ход штока (400–600 мм)?
Большой ход штока (ВШ70-400, ВШ70-600) применяется для длинных шкворней тяжёлой техники, нестандартных конструкций моста, а также при необходимости выпрессовать деталь насквозь без перестановки оснастки. Для большинства задач хватает 200–300 мм.
Можно ли выпрессовщиком шкворней работать с другими узлами?
Серия ВШ оптимизирована под шкворни. Для пальцев и втулок спецтехники применяется серия ВСГ…П, для сайлентблоков — ВСГ, для пальцев траковых цепей — ВПТ, для ступиц — ССГ. Универсальный вариант для разнотипного ремонта — ВУГ-30 на тележке.
Можно ли заказать выпрессовщик шкворней под нестандартный узел?
Да. НПО «Автомотив» дорабатывает серийные изделия под индивидуальные требования заказчика — нестандартное усилие, увеличенный ход штока, оснастка под конкретный шкворень или узкое окно скобы. Сроки и стоимость рассчитываются под проект.
Какой срок изготовления и какая гарантия?
Изготовление выпрессовщиков шкворней — от 10 до 30 дней в зависимости от модели и комплектации. При индивидуальной доработке сроки рассчитываются под проект. Гарантия — 12 месяцев. Оборудование сертифицировано, в комплекте паспорт изделия, руководство по эксплуатации и гарантийный талон.
