Выпрессовщики и съёмники
Выпрессовщики пальцев траковых цепей — это гидравлическое оборудование серии ВПТ для замены пальцев гусеничных цепей экскаваторов, бульдозеров, тракторов, военной и горной техники. В каталоге НПО «Автомотив» — оборудование с усилием от 50 до 250 т, в двух конструктивных исполнениях: портальные и С-образные (для работы прямо на машине).
- Усилие: 50, 60, 70, 80, 95, 110, 150, 161, 250 т
- Исполнения: портального типа (ВПТ), С-образные без башмаков (ВПТ…С), С-образные с башмаком (ВПТ…СБ)
- Производство: Россия, г. Псков, собственный завод НПО «Автомотив»
Выберите исполнение и усилие под класс гусеничной техники — гид по выбору под списком моделей.
Что такое выпрессовщик
Выпрессовщик — это гидравлическое оборудование, которое создаёт усилие на выдавливание неподвижно сидящих деталей: шкворней, сайлентблоков, втулок, пальцев, подшипников и ступиц. Применяется в условиях автосервиса, ремонтной зоны автопарка, депо, цеха ремонта спецтехники и гусеничных машин.
Конструктивно состоит из силового блока (гидроцилиндр с насосом — ручным, пневмогидравлическим или с гидроэлектростанцией), рамы или скобы (С-образная, П-образная, портальная), оснастки (адаптеры, оправки, наборы под конкретные узлы) и опционально тележки для перемещения по сервисной зоне.
Группы выпрессовщиков
| Группа | Грузоподъёмность | Где применяется |
|---|---|---|
| Выпрессовщики шкворней | 30–95 т | Грузовые автомобили КамАЗ, МАЗ, ЗИЛ — ремонт рулевого управления и подвески |
| Выпрессовщики сайлентблоков | 16–50 т | Сайлентблоки рычагов подвески, рессор, реактивных тяг (грузовые, спецтехника) |
| Выпрессовщики пальцев и втулок | 40–100 т | Универсальные установки для спецтехники: ковши экскаваторов, стрелы, рукояти |
| Выпрессовщики пальцев траковых цепей | 50–250 т | Гусеничные машины — экскаваторы, бульдозеры, тракторы, военная техника |
| Специализированные выпрессовщики | 10–106 т | Ступицы, балансиры, пальцы рулевых тяг, универсальные установки на тележке |

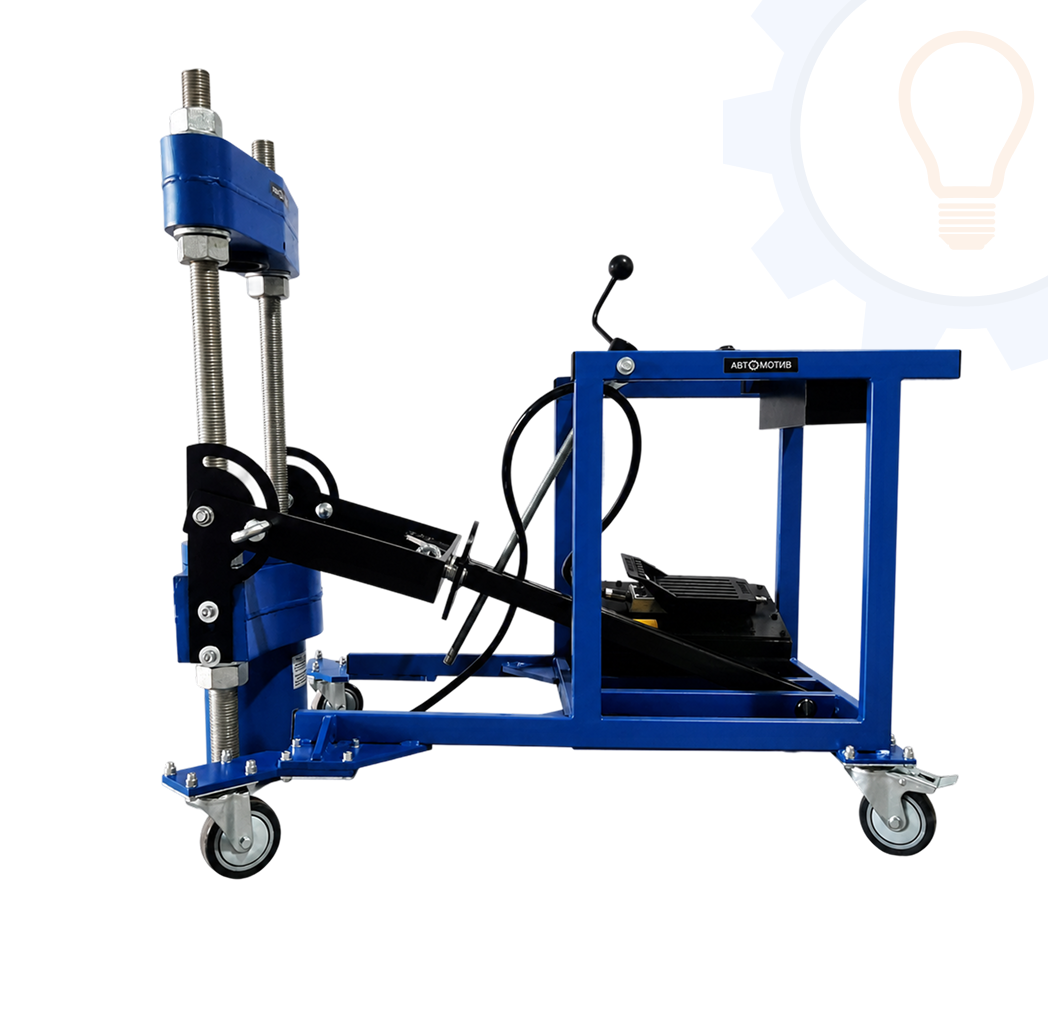

Выпрессовщики шкворней (серия ВШ)
Решают одну из самых частых задач ремонта грузовиков — замену шкворней поворотного кулака. Маркировка: ВШ<грузоподъёмность>-<ход штока><вариант>, где «М» — с тележкой, «П» — без тележки (переносной). В каталоге:

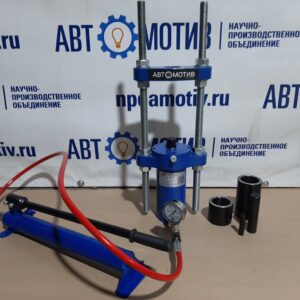

- 30 т: ВШ30-150П

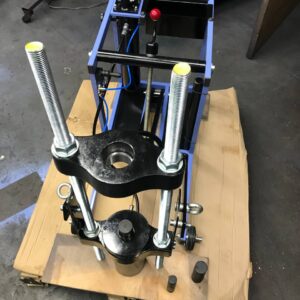

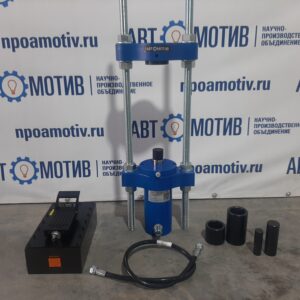

- 50 т: ВШ50-200М, ВШ50-200П

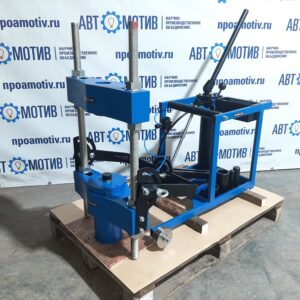

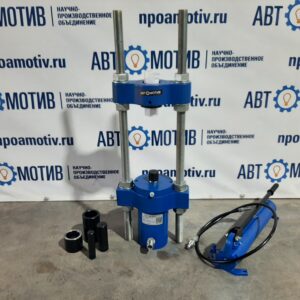

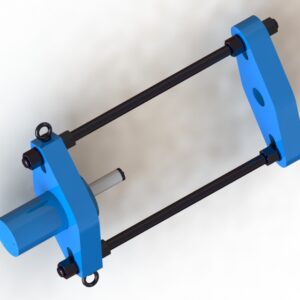

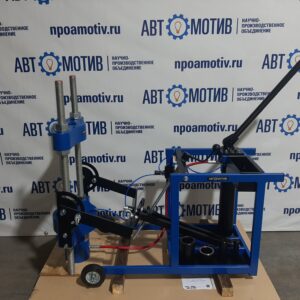

- 70 т: ВШ70-200М, ВШ70-200П, ВШ70-300М, ВШ70-300П, ВШ70-400М, ВШ70-400П, ВШ70-600П

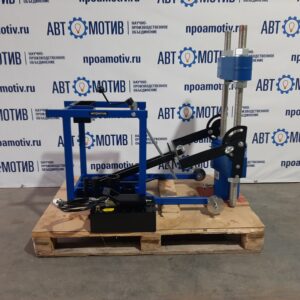

- 95 т: ВШ95-300М

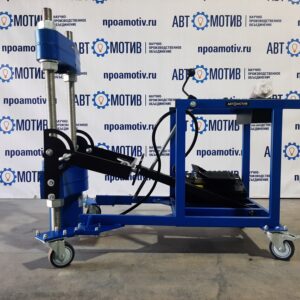

- 100 т: ВШ100-300М

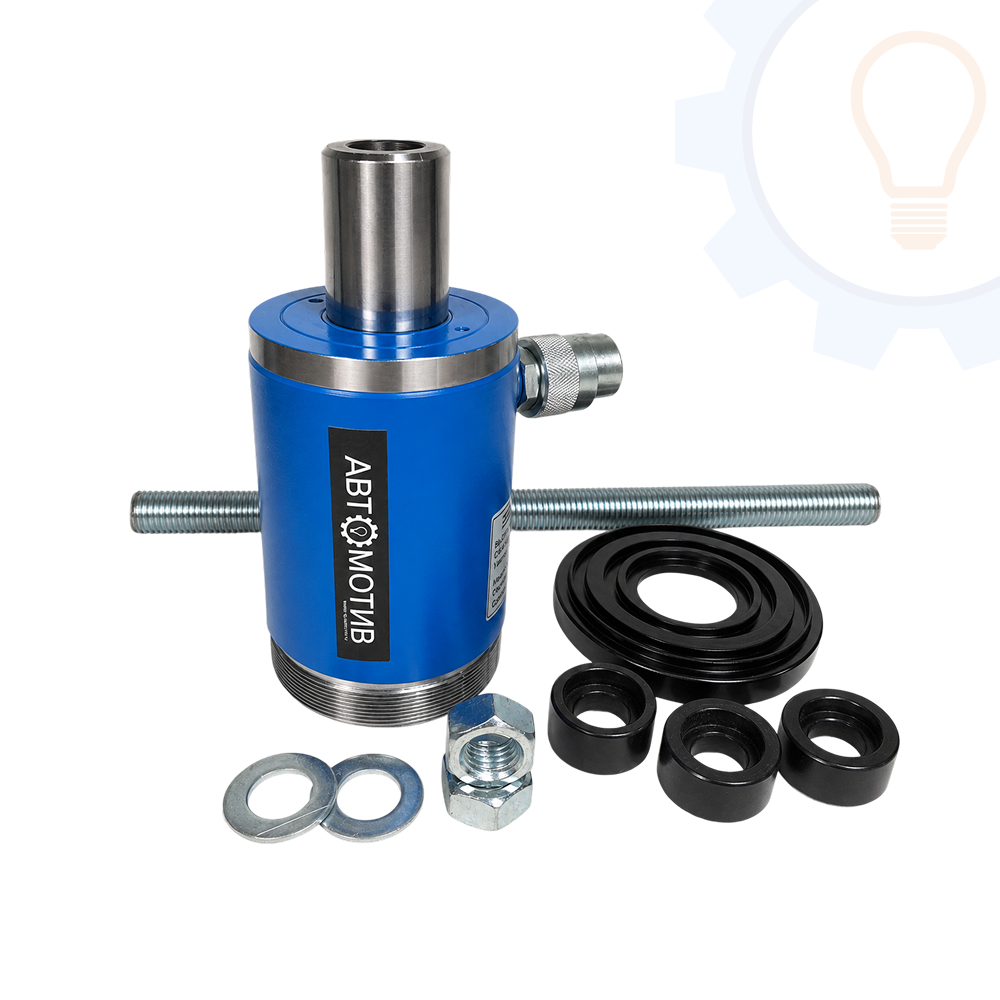

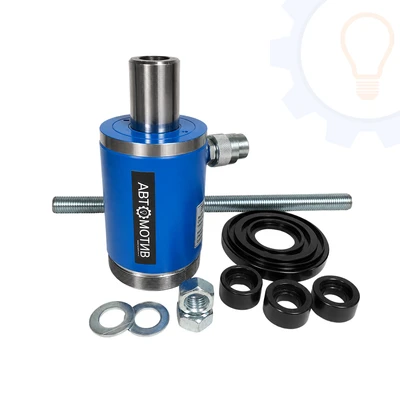

Выпрессовщики сайлентблоков (серия ВСГ)
Под сайлентблоки рычагов подвески, рессор, реактивных тяг — подбираются по диаметру втулки сайлентблока:
- ВСГ16 — лёгкая серия, сайлентблоки до Ø40 мм.
- ВСГ25 — средняя серия, до Ø60 мм.
- ВСГ40(50) — тяжёлая серия, до Ø110 мм.
- Наборы оснастки: №1 (М16, Ø35-40 мм), №2 (М24, Ø45-60 мм), №3 (М30, Ø65-75 мм), №4 (М36, Ø80-110 мм).
- Специализированная оправка под SAF-HOLLAND (417730800): для ВСГ16, ВСГ25, ВСГ40(50).

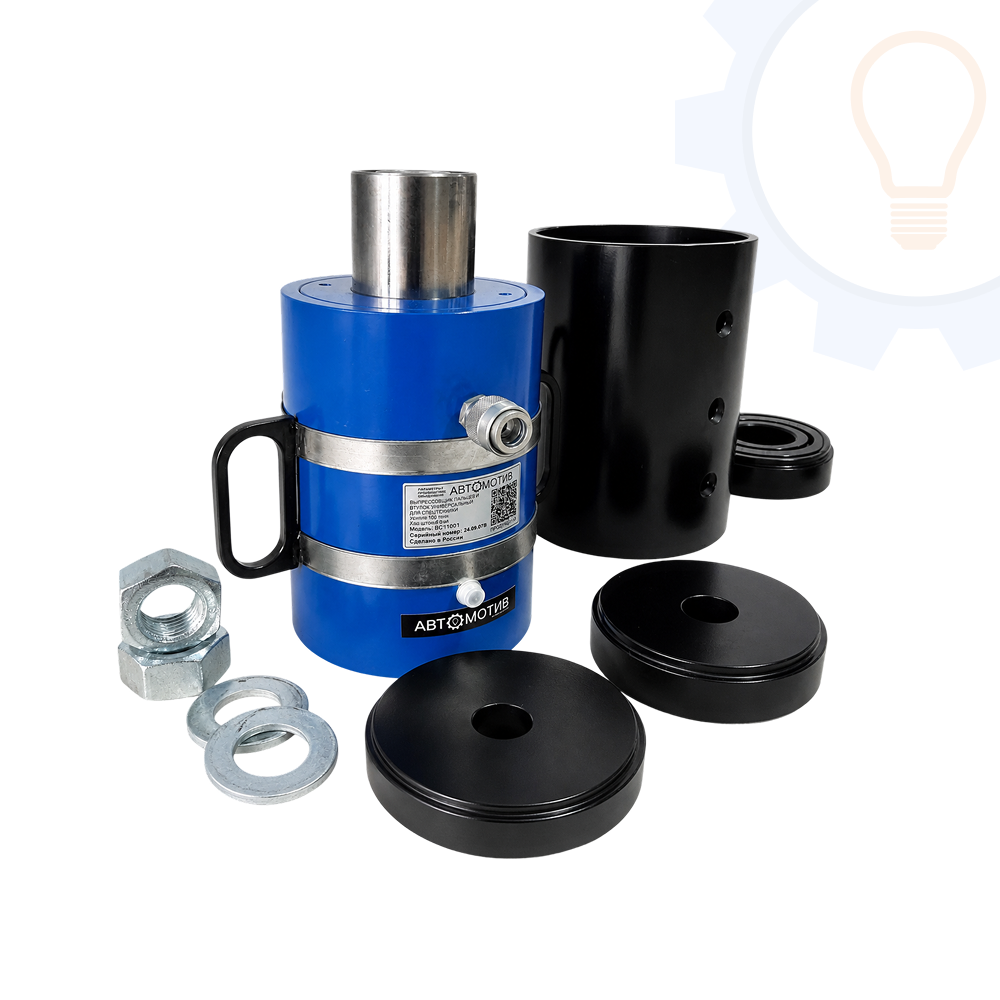

Выпрессовщики пальцев и втулок (серия ВСГ…П)
Универсальные установки для спецтехники — ковши, рукояти, стрелы экскаваторов, шарниры погрузчиков:

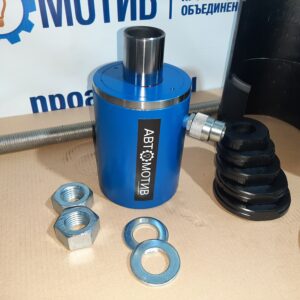

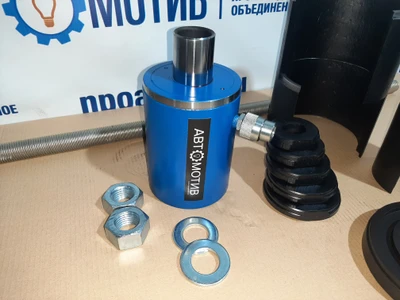

- ВСГ40(50)П — для среднего класса спецтехники.

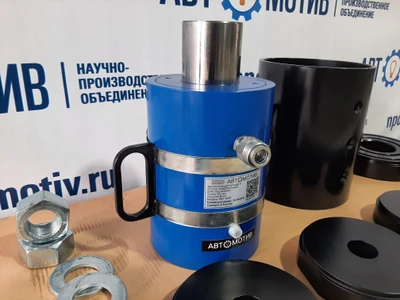

- ВСГ100П — 100 т для тяжёлой спецтехники.
- 8 наборов оснастки: №1, №2, №3.1, №3.2, №4, №5, №6, №7, №8.

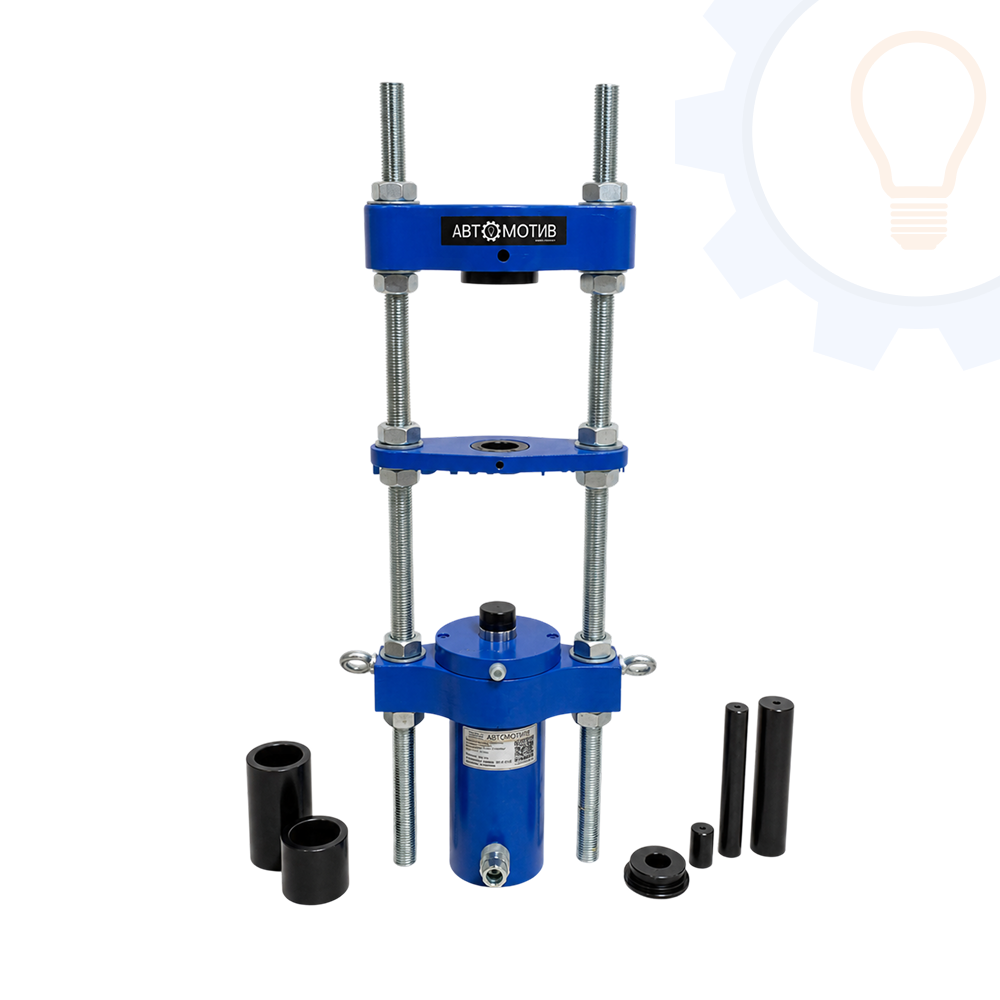

Выпрессовщики пальцев траковых цепей (серия ВПТ)
Самая тяжёлая серия — для гусеничных машин. Применяются на ремонтно-восстановительных базах спецтехники, военных частей, в дорожно-строительных и горнодобывающих компаниях:

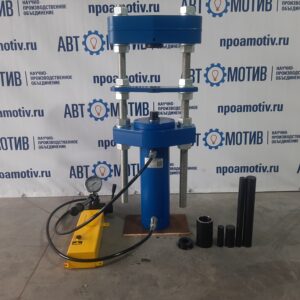

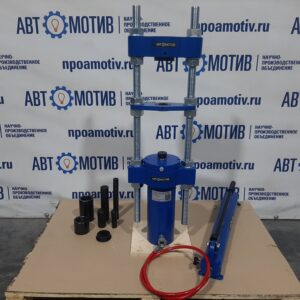

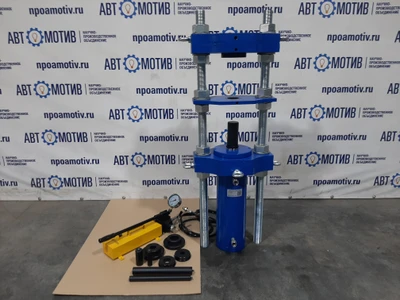

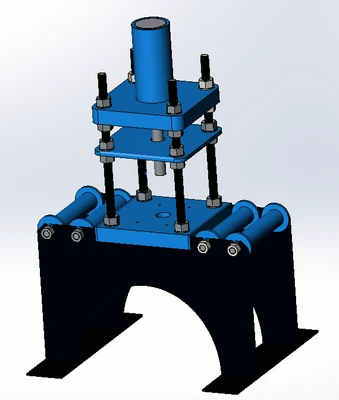

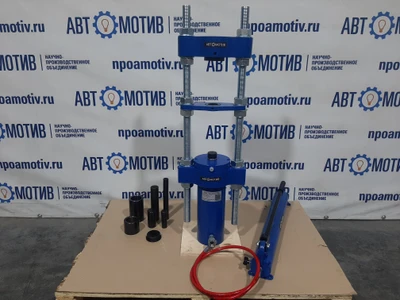

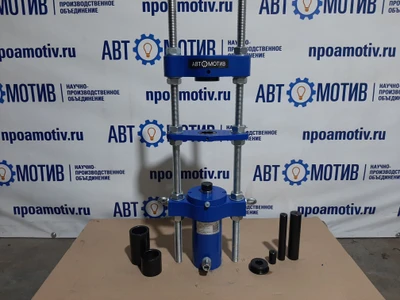

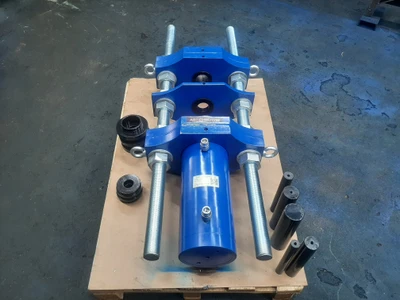

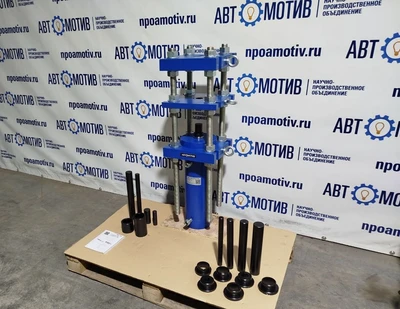

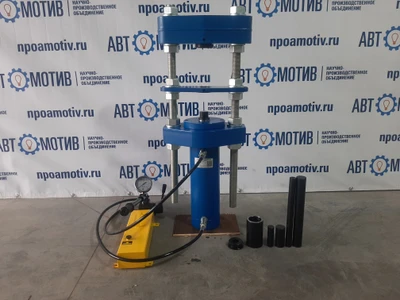

- Портальные: ВПТ50, ВПТ70, ВПТ95, ВПТ110, ВПТ150-200, ВПТ150-330, ВПТ250, ВПТ150П.
- С-образные без башмаков: ВПТ60С, ВПТ80С, ВПТ110С, ВПТ150С.

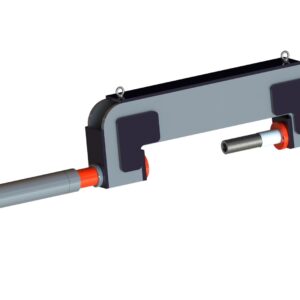

- С-образные с башмаком: ВПТ60СБ, ВПТ80СБ, ВПТ110СБ, ВПТ150СБ.

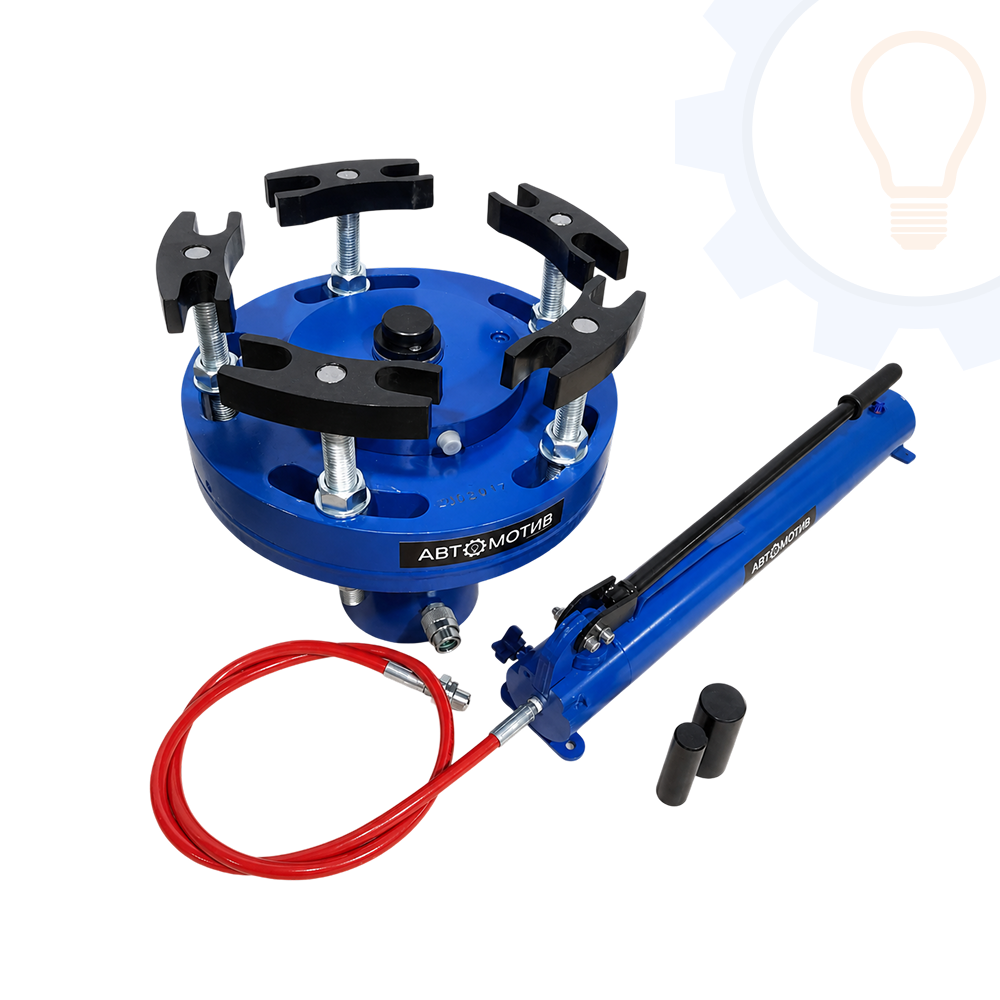

Специализированные выпрессовщики
Под конкретные узлы и нестандартные задачи:

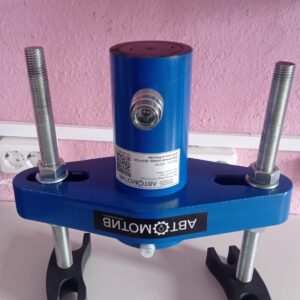

- Ступицы: ССГ30 (30 т), ССГ100 (106 т).

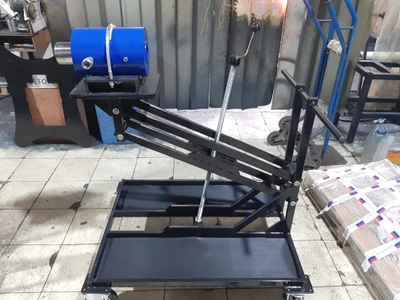

- Балансиры: ВСГ100Б (100 т).

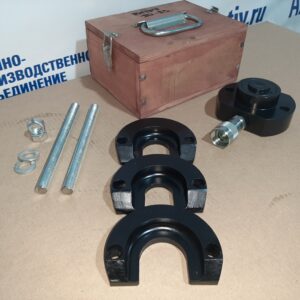

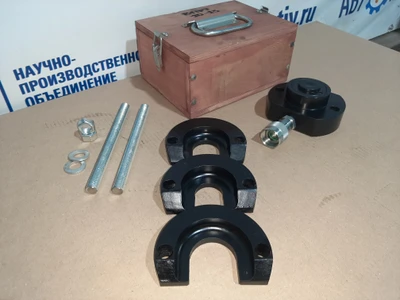

- Пальцы рулевых тяг: ВПРТ10-13 (10 т).

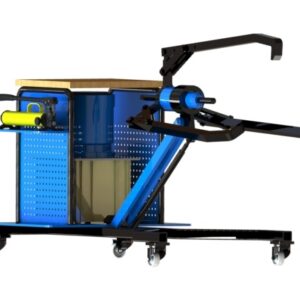

- Универсальный на тележке: ВУГ-30 (30 т).

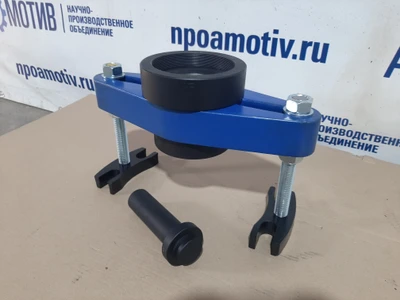

- Адаптеры для ступиц: АВСГ16, АВСГ25, АВСГ50 (25 т).
- Дополнительно: тележка для набора выпрессовщиков.
Как выбрать выпрессовщик
Шаг 1. Определите задачу
| Что нужно выпрессовать | Группа |
|---|---|
| Шкворни поворотного кулака грузовика | Серия ВШ |
| Сайлентблоки рычагов и рессор | Серия ВСГ + оправка |
| Пальцы и втулки спецтехники (ковши, стрелы) | Серия ВСГ…П |
| Пальцы траковых цепей гусеничных машин | Серия ВПТ (портальная или С-образная) |
| Ступицы грузовиков и автобусов | ССГ30, ССГ100, адаптеры АВСГ |
| Балансиры | ВСГ100Б |
| Пальцы рулевых тяг | ВПРТ10-13 |
Шаг 2. Подберите усилие
Берите с запасом не менее 20–30% от расчётного усилия. Для шкворней лёгких грузовиков (ЗИЛ, ГАЗ) — 30 т (ВШ30-150). Для КамАЗ, МАЗ — 50–70 т (ВШ50-200, ВШ70-200). Для тяжёлых тягачей и спецшасси — 95–100 т (ВШ95-300, ВШ100-300).
Шаг 3. Тележка или без тележки
- С тележкой (М): установка перемещается по сервисной зоне на колёсах, удобно для постов с переменной техникой.
- Без тележки (П): переносное исполнение, легче, дешевле, подходит для стационарного поста или выездного ремонта.
Шаг 4. Ход штока
Характеристика после усилия — ход штока в мм (например, ВШ70-300 = 70 т, 300 мм). Большой ход нужен для длинных шкворней и сложных конфигураций узла. Стандарт 150–300 мм покрывает большинство задач.
Производитель и гарантия
Все выпрессовщики в каталоге произведены НПО «Автомотив» — российским заводом полного цикла в г. Псков. Оборудование сертифицировано, имеет паспорт и инструкцию по эксплуатации. Гарантия 12 месяцев, поддержка эксплуатации и поставка запчастей в течение всего срока службы, включая модели, снятые с производства. НПО «Автомотив» дорабатывает серийные изделия под индивидуальные требования заказчика — нестандартные грузоподъёмность, ход штока, оснастка и адаптеры под конкретные узлы рассчитываются под проект.
Частые вопросы про выпрессовщики
Какой выпрессовщик шкворней нужен для КамАЗа?
Для КамАЗа-4308 и большинства грузовиков класса 10–15 т подходит ВШ50-200 (50 т) или ВШ70-200 (70 т). Для КамАЗа-65117 и тяжёлых самосвалов — ВШ70-300 или ВШ70-400 с увеличенным ходом штока. Для тягачей 6×4 и спецшасси — ВШ95-300М или ВШ100-300М.
Чем модель «М» отличается от «П» (например, ВШ70-300М и ВШ70-300П)?
«М» — выпрессовщик с тележкой (мобильный): перемещается по сервисной зоне на колёсах. «П» — переносное исполнение без тележки, легче и дешевле. Технически (грузоподъёмность, ход штока) обе модификации идентичны.
Какой набор оснастки выбрать для сайлентблоков?
Выбирают по диаметру втулки сайлентблока: №1 (М16) — Ø35-40 мм, №2 (М24) — Ø45-60 мм, №3 (М30) — Ø65-75 мм, №4 (М36) — Ø80-110 мм. Для конкретных моделей SAF-HOLLAND есть отдельные оправки (417730800) под ВСГ16, ВСГ25 и ВСГ40(50).
Что лучше: портальный или С-образный выпрессовщик траковых цепей?
Выпрессовщики портального типа ВПТ (ВПТ50–ВПТ250) дают равномерное усилие до 250 т, подходят для серийного ремонта в цехе, на ремонтно-восстановительной базе и в полевых условиях. С-образные ВПТ…С (без башмаков) и ВПТ…СБ (с башмаком) рассчитаны на работу прямо на машине — без снятия гусеничной цепи.
Чем С-образный без башмаков отличается от С-образного с башмаком?
С-образный без башмаков (ВПТ…С) — голая скоба, требует подбора башмака под конкретный размер пальца. С башмаком (ВПТ…СБ) — комплектуется готовым башмаком, проще в работе. Если ремонтируете технику с разными размерами пальцев — выбирайте без башмаков и комплект оснастки. Если работаете с одним типом — берите с башмаком.
Можно ли выпрессовщиком пальцев и втулок работать с гусеничной техникой?
Универсальные ВСГ40(50)П и ВСГ100П подходят для шарниров стрел, рукоятей, ковшей экскаваторов и погрузчиков, но не для траков. Для пальцев траковых цепей используется отдельная серия ВПТ (50–250 т) — у неё другая геометрия скобы и распределение усилия.
Какой выпрессовщик ступицы выбрать для грузовика?
Для среднетоннажной грузовой техники — ССГ30 (30 т) + адаптеры АВСГ16/АВСГ25. Для тяжёлой и магистральной — ССГ100 (106 т) и адаптер АВСГ50. Адаптер подбирается под диаметр ступицы и тип посадки.
С каким насосом используется выпрессовщик?
В выпрессовщиках применяется один из трёх типов насоса: ручной, пневмогидравлический или гидроэлектростанция. Конкретный тип подбирается под режим работы (разовый или серийный ремонт) и наличие пневмосети либо электропитания на посту.
Можно ли заказать выпрессовщик под нестандартную задачу?
Да. НПО «Автомотив» дорабатывает серийные изделия под индивидуальные требования заказчика — нестандартные грузоподъёмность и ход штока, оснастка и адаптеры под конкретные узлы, специальные исполнения под автопарк или производство. Сроки и стоимость рассчитываются под проект.
Какой срок изготовления и какая гарантия?
Изготовление выпрессовщиков занимает от 10 до 30 дней в зависимости от модели и комплектации. Тяжёлая серия ВПТ (от 100 до 250 т) и индивидуальные доработки — сроки под проект. Гарантия — 12 месяцев. Оборудование сертифицировано, в комплекте паспорт изделия, руководство по эксплуатации и гарантийный талон.
