Защитные покрытия смотровых ям
Защитные покрытия смотровых ям — оборудование, которое перекрывает просвет смотровой канавы и исключает падение людей и предметов в яму. Это требование охраны труда для автосервисов: открытая канава — основной источник травм на посту. В каталоге НПО «Автомотив» — три типа покрытий: складывающиеся с электроприводом (открываются кнопкой), лёгкие съёмные шторки и монолитные щиты грузоподъёмностью до 5 т. Все покрытия изготавливаются по размерам канавы заказчика — по длине, ширине и нагрузке.
- Типы: складывающиеся (НАСТИЛ, ЗП5, ЗП3Э), шторки ЗШ, щиты 1–5 т
- Размеры: под канаву заказчика, ширина до 1500 мм у складывающихся
- Производство: Россия, г. Псков, собственный завод НПО «Автомотив»
Ниже выберите тип покрытия, либо изучите подробный гид по выбору под списком моделей.
Зачем закрывать смотровую яму
Покрытие закрывает канаву, когда работы в ней не ведутся. Открытая пустая яма — главный источник травм на СТО: человек, шагнувший назад или не заметивший проём, падает с высоты 1,5 м и больше. Кроме того, в открытую канаву попадают мусор, инструмент, масло и вода — её приходится регулярно чистить. Нормативы охраны труда требуют перекрывать неиспользуемую канаву. Защитное покрытие решает задачу без капитальных работ: устанавливается на существующую яму, перед началом работ открывается за секунды — кнопкой или вручную, а после смены так же быстро закрывается.
Типы защитных покрытий
| Тип | Модели | Нагрузка | Открытие | Когда выбирают |
|---|---|---|---|---|
| Складывающиеся | НАСТИЛ, ЗП5, ЗП3Э | 100–120 кгс на ламель | электропривод, кнопка | Ежедневный цикл открытия/закрытия на рабочем посту |
| Шторки ЗШ | секции из алюминия АД31Т1 | до 120 кг на секцию | вручную, секции снимаются | Лёгкая защита от падения людей и предметов без электрики |
| Щиты | Щит-1.0, Щит-5.0 | 1–5 т | кран-балка или погрузчик | Редкое перекрытие с проездом техники по канаве |

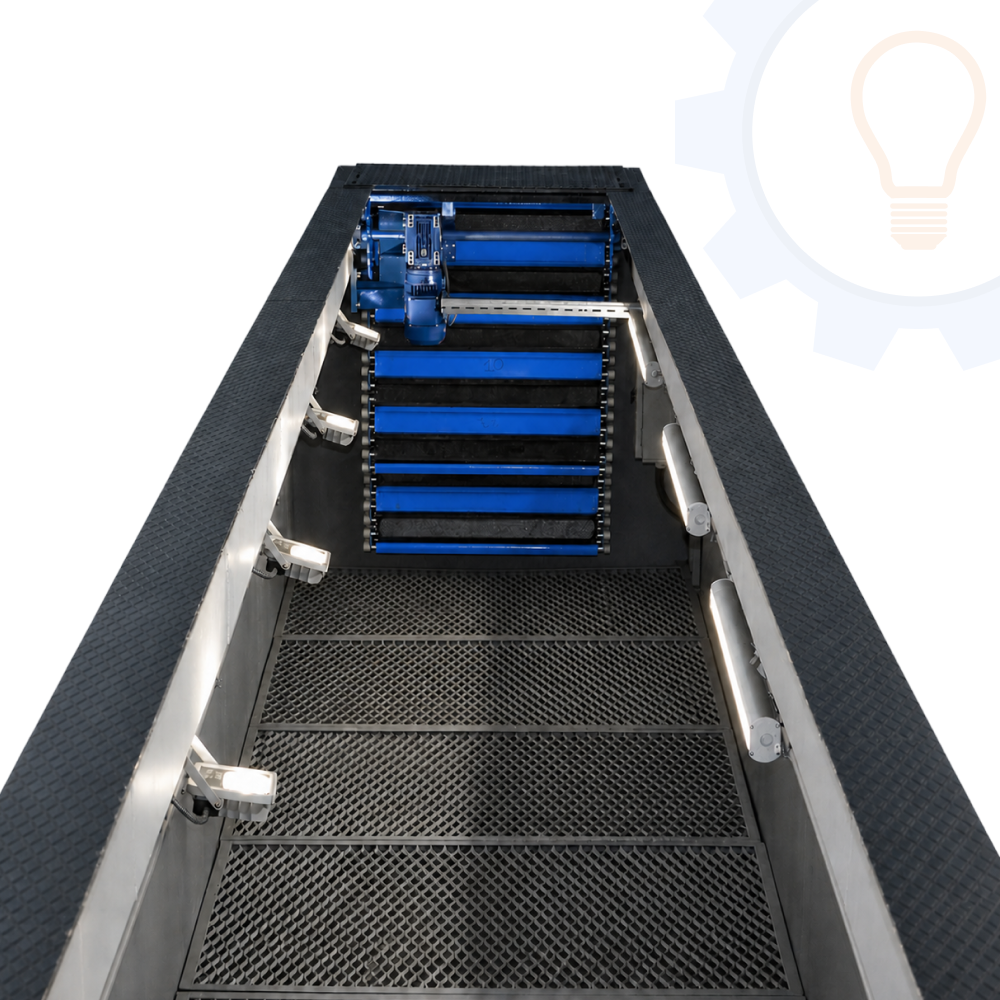

Складывающиеся покрытия (НАСТИЛ, ЗП5, ЗП3Э)

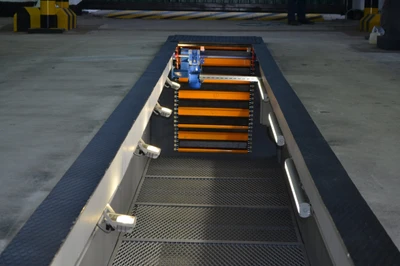

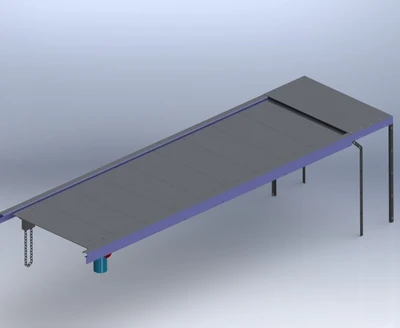

Раздвижные ламели с электроприводом 380 В: канава открывается и закрывается нажатием кнопки со скоростью до 9,2 м/мин. НАСТИЛ — для канав шириной до 1500 мм, нагрузка на ламель 100 кгс; ЗП5 — до 1200 мм, 120 кгс, допускает наклон направляющих до 3°; ЗП3Э — компактная модель для гаражной ямы до 3 м, привод 380 или 220 В. Температура эксплуатации −30…+50 °С. Смотреть складывающиеся покрытия →

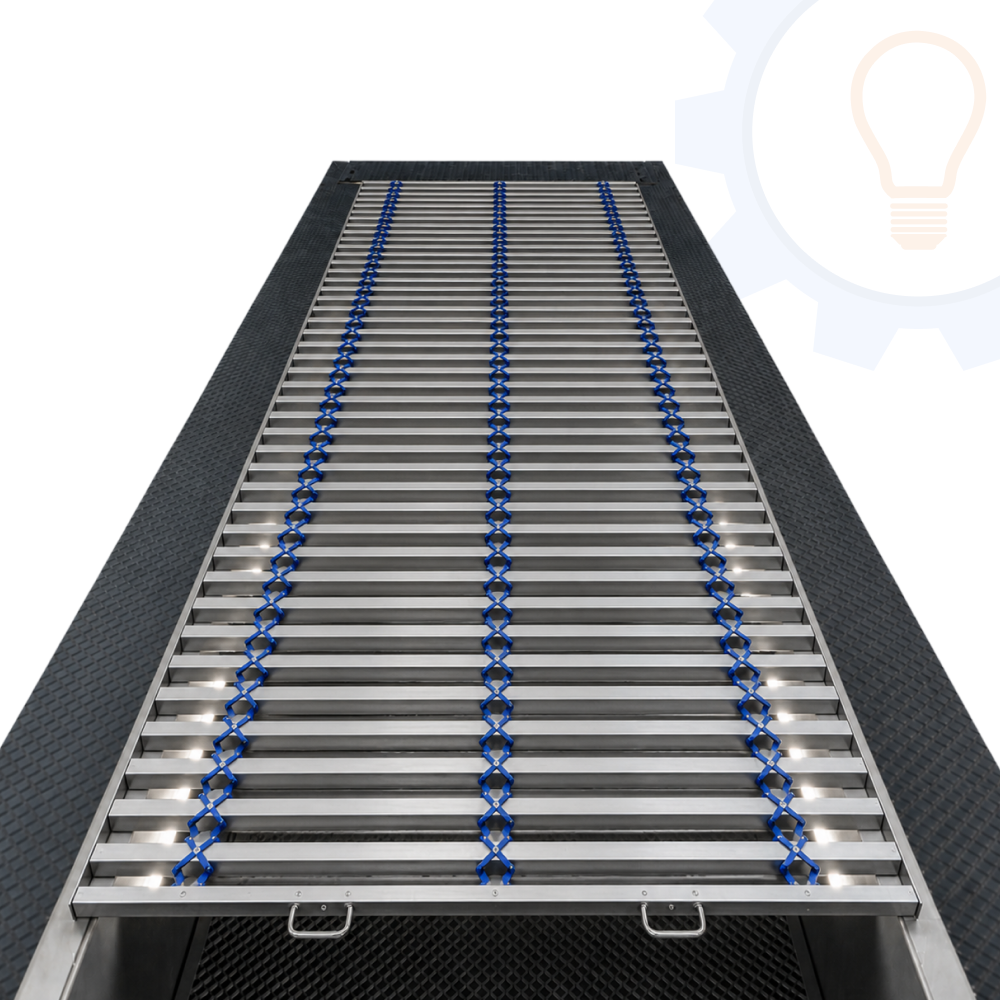

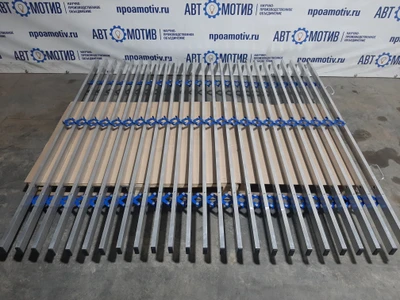

Защитные шторки (ЗШ)
Секции из легированного алюминия АД31Т1 массой до 29 кг: в раскрытом виде 1700 мм, в сложенном — 500 мм. Перемещаются по направляющим вручную и полностью снимаются, когда нужен доступ ко всей канаве. Ширина — до 2000 мм, изготавливаются под размер ямы. Смотреть шторки →

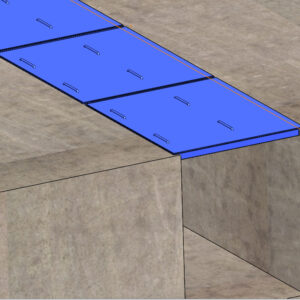

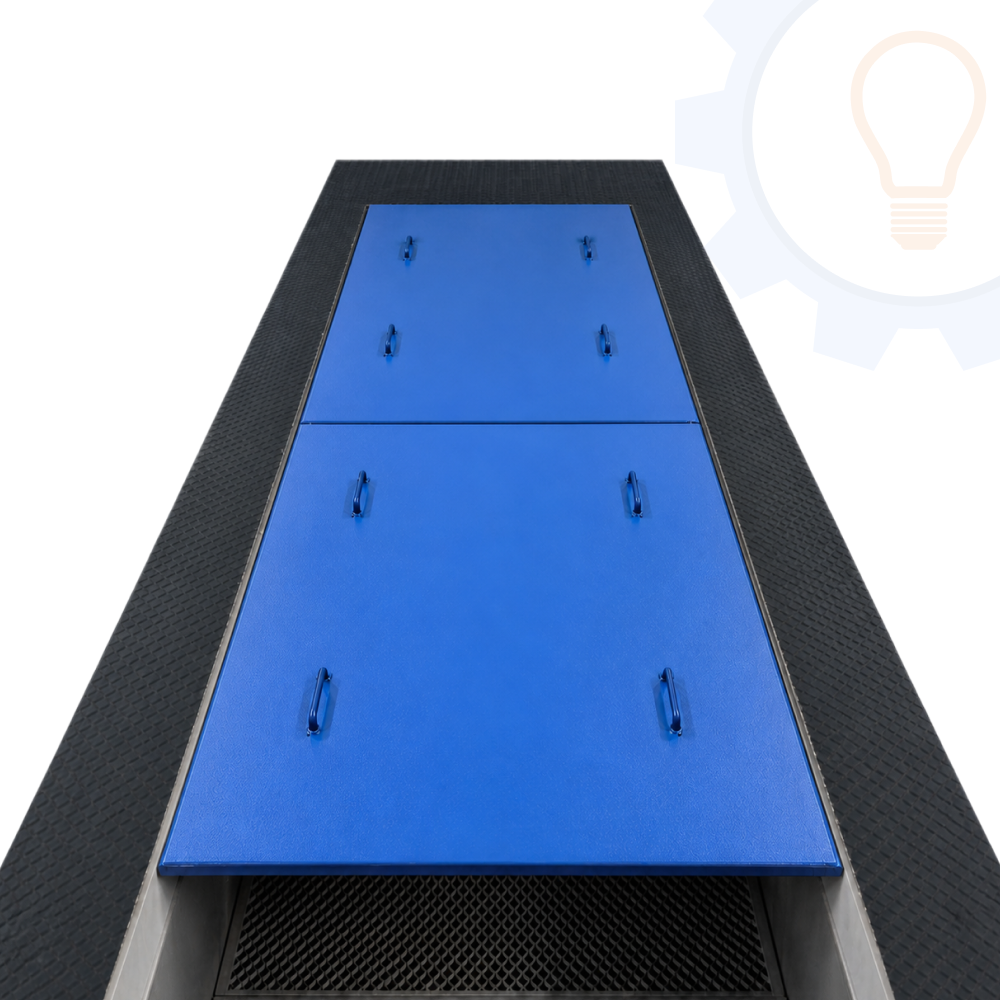

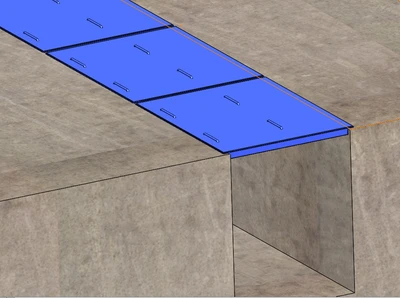

Щиты (Щит-1.0, Щит-5.0)
Монолитные конструкции с грузоподъёмностью 1 т и 5 т — по закрытой канаве может проезжать техника с соответствующей осевой нагрузкой. Укладываются и снимаются погрузчиком или кран-балкой. Несущие элементы рассчитаны в SolidWorks. Смотреть щиты →
Как выбрать покрытие
- Рабочий пост с ежедневным циклом — складывающееся покрытие с электроприводом: открытие кнопкой, ничего не нужно носить и складировать.
- Защита людей и инструмента без проезда техники — шторки ЗШ: лёгкие, без электрики, быстро снимаются.
- Проезд автомобилей по закрытой канаве — щиты: 1 т для легковых и ЛКТ, 5 т для грузовиков с осевой нагрузкой до 5 т.

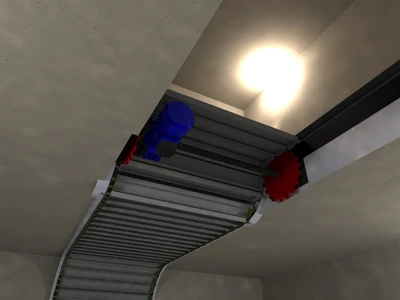

- Гаражная яма — ЗП3Э: компактный привод 220/380 В, длина до 3 м.
Производитель и гарантия
Все покрытия производит НПО «Автомотив» — российский завод полного цикла в г. Пскове. Поставка по РФ и странам ЕАЭС, гарантия 12 месяцев, запчасти в течение всего срока службы.
Стандартных размеров нет — каждое покрытие изготавливается под канаву заказчика: длина, ширина, нагрузка, тип привода, аварийное открытие, цвет. Помимо типовых моделей завод изготавливает покрытия под индивидуальные требования — отправьте размеры канавы через форму обратной связи.
Частые вопросы про защитные покрытия
Чем складывающееся покрытие отличается от щита?
Складывающееся (НАСТИЛ, ЗП5) — раздвижные ламели с электроприводом, открываются кнопкой за секунды, нагрузка пешеходная — 100–120 кгс на ламель. Щит — монолитная плита под кран-балку: открытие медленнее, зато по нему проезжает техника массой до 5 т на ось.
Можно ли заезжать автомобилем на складывающееся покрытие?
Нет — допустимая нагрузка на одну ламель 100–120 кгс, покрытие рассчитано только на пешеходное передвижение. Для проезда техники по закрытой канаве используйте щиты с грузоподъёмностью 1 или 5 т.
Подойдёт ли покрытие для моей канавы?
Да — покрытия изготавливаются по размерам заказчика. Ограничения: складывающиеся — ширина канавы до 1500 мм (НАСТИЛ) или 1200 мм (ЗП5), минимальная глубина 1500 мм. Шторки и щиты — под любые габариты по ТЗ.
Какое питание нужно для электропривода?
Стандартно — 380 В, мощность привода 0,55–0,7 кВт. Для гаражной модели ЗП3Э доступен вариант на 220 В. Предусмотрены аварийное открытие/закрытие и механическая блокировка от самопроизвольного открытия.
Работают ли покрытия зимой в неотапливаемом боксе?
Да — температура эксплуатации складывающихся покрытий от −30 до +50 °С. Шторки и щиты ограничений по температуре не имеют.
Какой срок изготовления и поставки?
Покрытия изготавливаются под размеры канавы — срок от 10 рабочих дней в зависимости от модели и габаритов. Поставка по всей России и странам ЕАЭС: Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Краснодар, Казань, Минск, Алматы — со склада или под заказ.
