Навесные ямные подъемники
Навесные ямные подъёмники — это гидравлические подъёмники, которые крепятся на закладные элементы смотровой канавы (уголок, швеллер, рельс) и не опираются на пол. Применяются на СТО, в автопарках и на предприятиях, где канава уже подготовлена под навесное крепление. В каталоге НПО «Автомотив» — серии КПН (10–30 т) и КПНТ (телескопические 16–20 т, ход штока 1200 мм).
- Грузоподъёмность: 10, 15, 16, 20, 30 т
- Ход штока: 600–1200 мм
- Исполнения: навесной, навесной лёгкий, навесной телескопический
- Производство: Россия, г. Псков, собственный завод НПО «Автомотив»
Выберите модель по грузоподъёмности и ходу штока, либо изучите гид по выбору под списком моделей.
Что такое навесной ямный подъёмник
Навесной ямный подъёмник — это гидравлическое грузоподъёмное оборудование, которое крепится на закладные элементы в стенах смотровой канавы (уголок, швеллер, рельс) и не опирается на пол. Подъёмник перемещается вдоль канавы по закладным и поднимает автомобиль за оси, мосты или раму. В отличие от ножничных подъёмников, не занимает площади над полом и обеспечивает полный доступ к днищу.
Главное отличие от напольных — пол канавы остаётся свободным для очистки и не нагружается весом автомобиля. Это удобно при работе с замасленной техникой и на постах, где предусмотрена дренажная система. Управление — насос (ручной, пневмогидравлический, комбинированный или с приводом от электромотора) в зависимости от исполнения.
Модельный ряд
| Серия | Грузоподъёмность | Ход штока | Исполнение |
|---|---|---|---|
| КПН10Р750 | 10 т | 750 мм | Навесной, стандартный |
| КПН15Р600 | 15 т | 600 мм | Навесной, стандартный |
| КПН15Р800 | 15 т | 800 мм | Навесной, стандартный |
| КПН15П600 (ямный домкрат) | 15 т | 600 мм | Навесной, переносной |
| КПН15П750Л | 15 т | 750 мм | Навесной лёгкий |
| КПН20Р800 | 20 т | 800 мм | Навесной, стандартный |

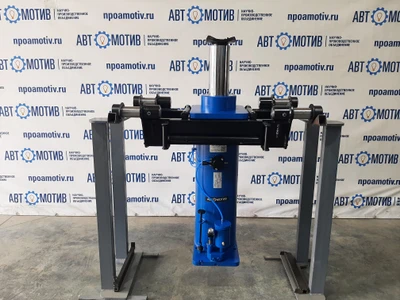

| КПН30Р800 | 30 т | 800 мм | Навесной, стандартный |
| КПНТ16Р1200 | 16 т | 1200 мм | Навесной телескопический |
| КПНТ20Р1200 | 20 т | 1200 мм | Навесной телескопический |
Стандартные навесные (КПН)
Базовое исполнение — гидравлический подъёмник на закладных элементах канавы с ходом штока 600–800 мм. Подходит для большинства задач: КамАЗ, МАЗ, автобусы, грузовая техника от 10 до 30 т. Перемещается вдоль канавы вручную или по рельсу. Смотреть все навесные ямные подъёмники →
Навесной лёгкий (КПН15П750Л)
Облегчённое исполнение — оптимизированная конструкция при сохранении грузоподъёмности 15 т и хода штока 750 мм. Подходит для постов с ограничениями по нагрузке на закладные или для частого перемещения подъёмника между постами.
Навесной телескопический (КПНТ)
Многоступенчатый шток с ходом 1200 мм — для глубоких канав (1,6–1,9 м) и высокой техники. КПНТ16Р1200 (16 т) и КПНТ20Р1200 (20 т) применяются на сервисах автобусов, автотранспортных предприятиях с тяжёлой техникой, при работе со спецшасси и тягачами 6×4.
Как выбрать навесной ямный подъёмник
Шаг 1. Грузоподъёмность по типу техники
| Класс техники | Грузоподъёмность | Рекомендуемые модели |
|---|---|---|
| Среднетоннажная грузовая (КамАЗ-4308, ГАЗ-3309) | 10 т | КПН10Р750 |
| Грузовая и автобусы (КамАЗ-65117, МАЗ-5340, ЛиАЗ) | 15 т | КПН15Р600, КПН15Р800 |
| Автобусы с высоким клиренсом, спецшасси | 16 т | КПНТ16Р1200 |
| Тяжёлая (МАЗ-6422, тягачи 6×4) | 20 т | КПН20Р800, КПНТ20Р1200 |
| Карьерная и магистральная (тягачи, БелАЗ малого класса) | 30 т | КПН30Р800 |
Шаг 2. Ход штока под глубину канавы
| Глубина канавы | Рекомендуемый ход штока | Подходящие модели |
|---|---|---|
| 1,2–1,4 м | 600 мм | КПН15Р600, КПН15П600 |
| 1,4–1,6 м | 750–800 мм | КПН10Р750, КПН15Р800, КПН20Р800, КПН30Р800 |
| 1,6–1,9 м или техника с высоким клиренсом | 1200 мм | КПНТ16Р1200, КПНТ20Р1200 |
Шаг 3. Тип закладных в канаве
Перед выбором проверьте тип закладных в вашей смотровой канаве — уголок, швеллер или рельс. Стандартные модели КПН рассчитаны на типовые закладные. Если канава нестандартная, НПО «Автомотив» дорабатывает изделие под конкретные размеры — закладные и геометрию точек крепления.
Преимущества навесного исполнения
- Пол канавы свободен — удобство уборки, дренажа, размещения снятых агрегатов.
- Подъёмник снимается — освобождает канаву для других работ.
- Не нагружает дно канавы — вес автомобиля распределяется на закладные элементы в стенах.
- Большой диапазон грузоподъёмности — от 10 до 30 т в одной линейке.
- Телескопические исполнения — для глубоких канав и высокой техники.
Комплектация и страховочное оборудование
Для навесных гидравлических подъёмников применяются траверсы Т15 (15 т) и Т20 (20 т), для автобусов низкого пола — Т10А. Страховочные механизмы: СМ10 для 10-тонных, СМ15 для 15-тонных, СМ15Т для телескопических КПНТ. Опорные мосты ОМ15, ОМ20 и регулируемые ОМ15Р, ОМ20Р — для работы со снятыми мостами. Смотреть всё страховочное оборудование →
Производитель и гарантия
Все навесные ямные подъёмники в каталоге произведены НПО «Автомотив» — российским заводом полного цикла в г. Псков. Оборудование сертифицировано, имеет паспорт и инструкцию по эксплуатации. Гарантия 12 месяцев, поддержка эксплуатации и поставка запчастей в течение всего срока службы, включая модели, снятые с производства. НПО «Автомотив» дорабатывает серийные изделия под индивидуальные требования заказчика — нестандартные закладные, особая глубина канавы, специальные исполнения под автопарк рассчитываются под проект.
Частые вопросы про навесные ямные подъёмники
Чем навесной ямный подъёмник отличается от напольного?
Навесной крепится на закладные элементы в стенах канавы (уголок, швеллер, рельс) и не опирается на пол. Напольный устанавливается на дно канавы — на колёсах, рельсе или комбинированно. Навесной оставляет пол свободным, лучше подходит для замасленных постов и постов с дренажем; напольный — универсальный, подходит для большинства существующих канав.
Какие закладные нужны в канаве для навесного подъёмника?
Стандартные модели КПН рассчитаны на типовые закладные — уголок, швеллер или рельс по верхней кромке канавы. Точные параметры закладных и геометрия точек крепления указаны в паспорте конкретной модели. Под нестандартные закладные НПО «Автомотив» дорабатывает изделие под параметры заказчика.
Когда выбирать телескопический навесной подъёмник (КПНТ)?
КПНТ16Р1200 и КПНТ20Р1200 применяют, если глубина канавы 1,6 м и более или техника имеет высокий клиренс — автобусы, седельные тягачи, спецшасси. Ход штока 1200 мм обеспечивает вывешивание колеса на достаточную высоту даже при глубокой канаве.
Чем отличается КПН15Р от КПН15П?
КПН15Р — стационарный навесной подъёмник, перемещается по закладным вручную или по рельсу. КПН15П — переносной ямный домкрат, который снимается с закладных и переносится между постами. КПН15П750Л — лёгкое исполнение с оптимизированной конструкцией для частого перемещения.
Какой ход штока выбрать для канавы 1,5 м?
Для канавы 1,4–1,6 м рекомендуется ход штока 750–800 мм — КПН10Р750, КПН15Р800, КПН20Р800 или КПН30Р800 в зависимости от грузоподъёмности. Это обеспечит вывешивание колеса автомобиля на 400–500 мм для комфортной работы под автомобилем.
Можно ли поднимать навесным подъёмником автобус?
Да. Для автобусов класса ПАЗ-3206 подойдёт КПН10Р750. Для ЛиАЗ, МАЗ-203, НефАЗ — КПН15Р800. Для глубоких канав или автобусов с высоким клиренсом — телескопический КПНТ16Р1200. Для автобусов низкого пола используется специализированная траверса Т10А.
Какой привод используется в навесных гидравлических подъёмниках?
В навесных гидравлических подъёмниках применяется насос — ручной, пневмогидравлический, комбинированный (ручной + пневмогидравлический) или с приводом от электромотора. Конкретное исполнение выбирается под режим работы поста и наличие пневмосети.
Можно ли заказать навесной подъёмник под нестандартную канаву?
Да. НПО «Автомотив» дорабатывает серийные изделия под индивидуальные требования заказчика — нестандартные закладные, особая глубина или ширина канавы, специальные исполнения под автопарк. Сроки и стоимость рассчитываются под проект.
Какой срок изготовления навесного подъёмника?
Изготовление навесных гидравлических подъёмников занимает от 10 до 30 дней в зависимости от модели и комплектации дополнительным оборудованием. При индивидуальной доработке под нестандартные параметры заказчика сроки рассчитываются под проект.
Какая гарантия на навесные ямные подъёмники?
Гарантия — 12 месяцев. Оборудование сертифицировано, в комплекте паспорт изделия, руководство по эксплуатации и гарантийный талон. Запчасти и сервисная поддержка — в течение всего срока службы, включая модели, снятые с производства.
